Filter-Berechnung mit RFSim99

Filterberechnungsprogramm RFSim99 für die Berechnung von HF- und NF-Filtern in der Elektronik und Hochfrequenz-Technik

Das Freeware-Programm RFSim99 für Windows berechnet passive und aktive Filter und besitzt eine Schaltplaneingabe. Bauteiletoleranzen der Bauelemente können berücksichtigt werden. Filterschaltungen mit idealisierten Operationsverstärkern sind ebenfalls möglich. Dieses Berechnungsprogramm für den Elektroniker und für die HF-Entwicklung liefert den Frequenz- und Phasengang (Bode-Diagramm), die S-Parameter und ein Smith-Diagramm. Eine Bedienungsanleitung ist RFSim99 beigefügt.

RFSim99

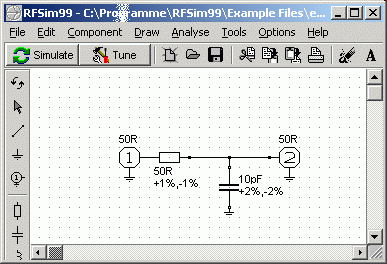

Screenshot von RFSim99: Die Schaltung zeigt die Simulation eines Tiefpasses, Impedanz der Last und der Quelle 50 Ohm.

Download von RFSim99 als selbtentpackende Zip-Datei (ca. 2 MByte)

Alternativer Download von RFSim99

Kurzanleitung als PDF-Datei in deutscher Sprache

Da RFSim99 die Ergebnisse in S-Parametern darstellt, hier eine Einführung

S-Paramater verständlich erklärt (Doc-Datei) von G. Krauss, Elektronikschule

Meine S-Parameter (Streu-Parameter) Merksätze für Vergessliche: S21 ist die Spannungsverstärkung des Filters (Zweitores) bei korrekter Anpassung am Ausgang. S22 ist der Ausgangsreflektionsfaktor bei korrekten Abschluss des Eingangs.

Video Touchstone S2P S-Paramter-Simulation mit RFSim99:



Video Einführung in die Bedienung von RFSim99 (die  Musik lässt sich abschalten):


Video für Einsteiger zur Einführung in RFSim99

Weiterführende Links:
Installatonsprobleme mit Windows7 lösen: http://www.eyou.com.au/product/rfsim99/
Kurzanleitung zu RFSim99: http://education.floery.net/ … fsim_anleitung.pdf

AADE-Filter-Design: Ein weiteres, kostenloses und sehr mächtiges Filterberechnungsprogramm ab Windows 98 für passive HF-Filter, welches unter http://www.aade.com/filter.htm zum Download bereit liegt. Dies kann das Programm (Auszug aus der englischen Homepage):

DESIGN
* Butterworth, Chebyshev, Elliptic (Caur), Bessel, Legendre and Linear Phase
o low-pass, high-pass, band-Pass, and band-reject filters.
* Coupled Resonator band-pass filters
* Crystal Ladder band-pass filters using identical crystals. Ideal for Amateur construction from surplus or microprocessor crystals.

ANALYSIS frequency domain
* Power Effective Gain
* Power Insertion Gain
* Voltage Effective Gain
* Voltage Insertion Gain
* Current Effective Gain
* Current Insertion Gain
* Input Impedance
* Output Impedance
* Group Delay
* Phase
* Return Loss

ANALYSIS time domain
* Impulse Response
* Step Response
* Pulse Response
* Tone Pulse Response (for band-pass filters)

UTILITIES
* You can enter a schematic and parts list from a book or magazine for analysis or modification.
* Insert a filter in front of an existing filter or Append a filter to the end of an existing filter
o These allow design of wideband band-pass filters consisting of low-pass/high-pass combinations.
